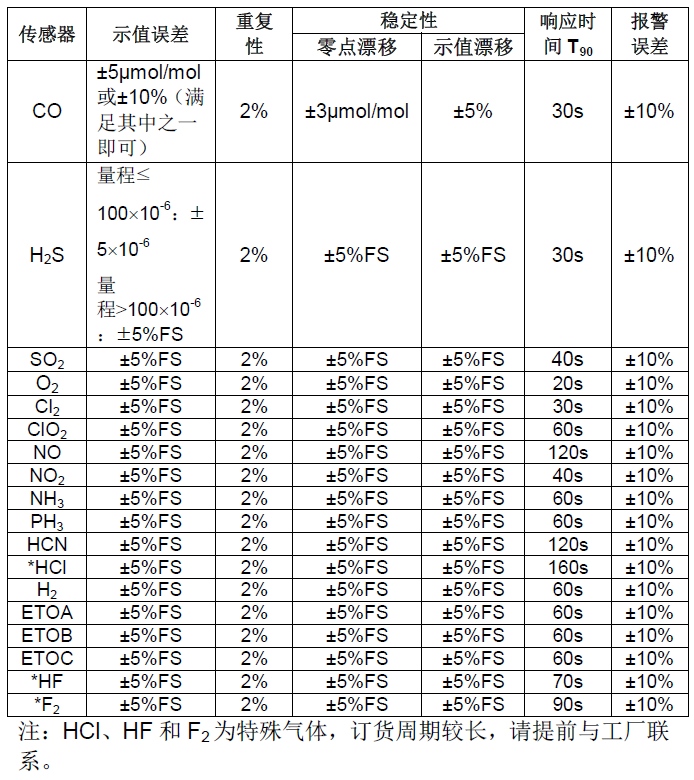

1.主要技術指標：

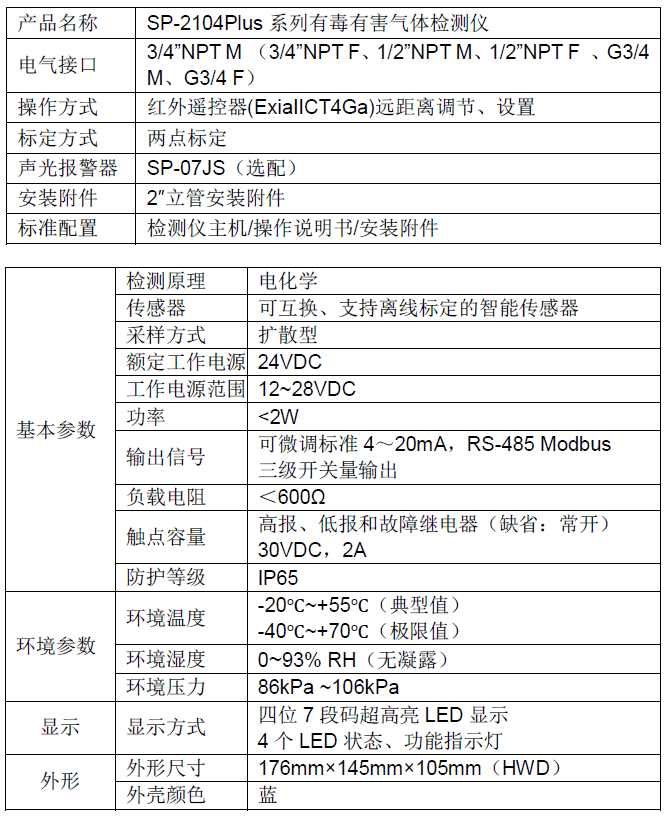

2.基本技術指標：

3.產品外形

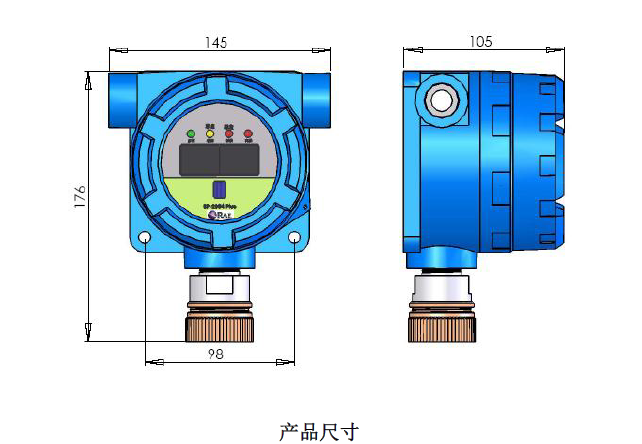

SP-2104Plus 系列華瑞氣體檢測儀設計基于 RAE多年的用戶需求分析基礎，靈活、可選的抱管/壁掛安裝方式和標準接線端子，使得檢測儀可以很方便的安裝和接入各種控制系統。SP-2104Plus系列的外形及尺寸見下圖：

4.安裝方式

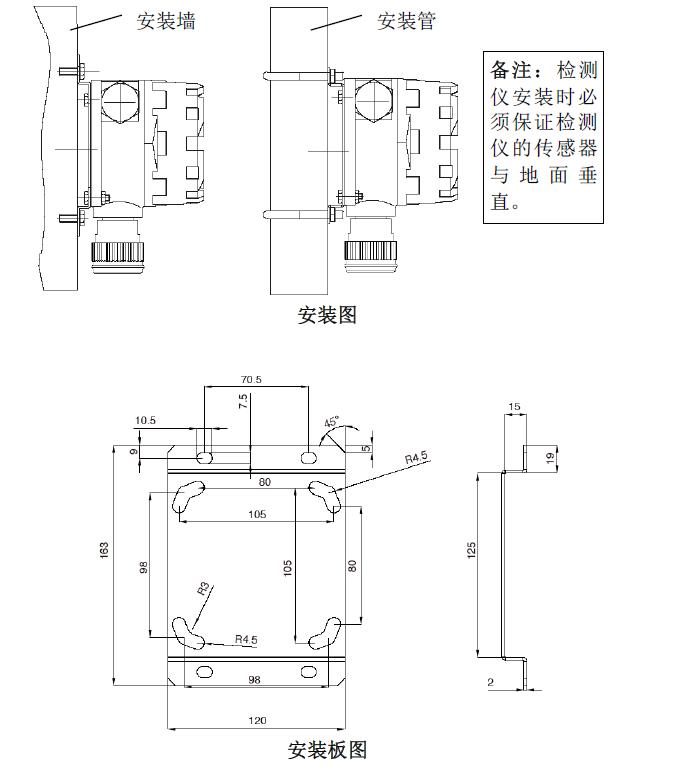

首先，需要確認檢測儀的安裝方式和安裝位置（推薦根據確認過的施工圖來實施）。檢測儀有兩種安裝方式，抱管安裝和壁掛安裝，見下圖。

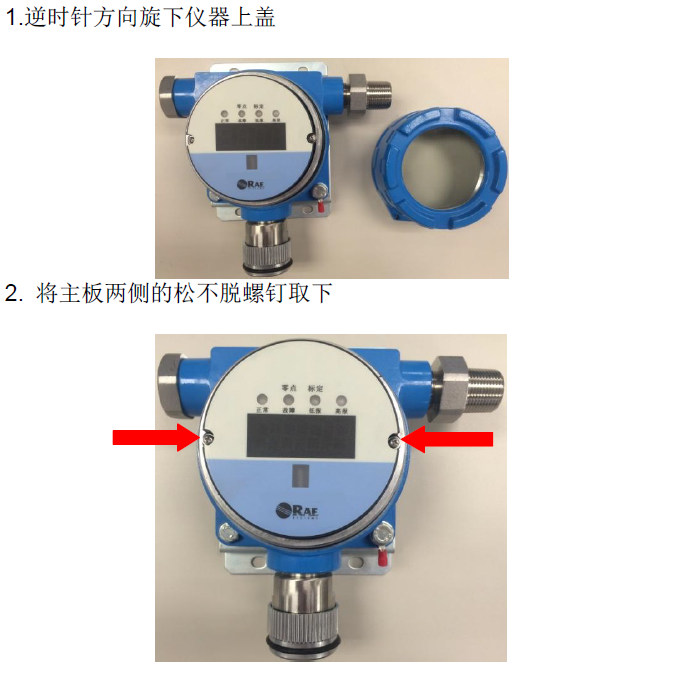

5.儀器拆卸
開蓋維修前請確認關閉電源，在危險場所進行該操作時請遵循危險場所的操作規程。

6.儀器裝配
備注：按照儀器拆卸步驟的逆序操作。
?    將傳感器接線端子插到正確的插座上。
?    通過松不脫螺釘將主板固定于殼體。
?    旋上儀器上蓋，擰緊緊固螺釘。
 儀器電氣連接

根據使用屏蔽線纜的技術參數可確定檢測儀的最遠傳輸距離，見下表：

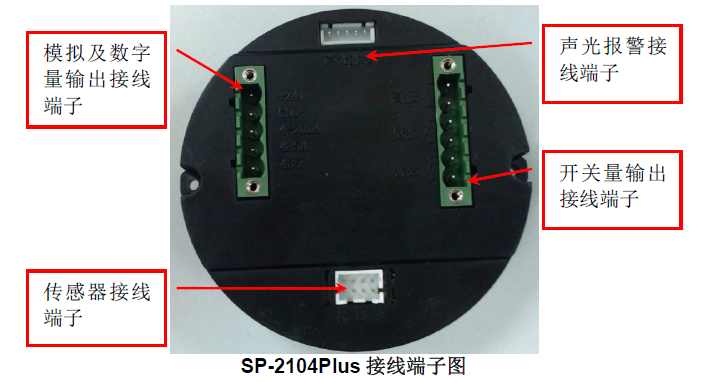

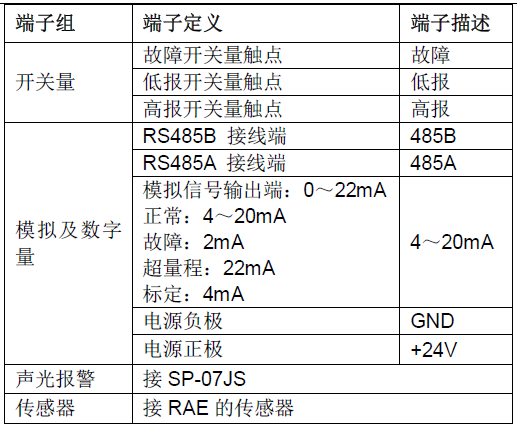

將線纜通過過線接頭穿入到檢測儀內部，并連接到對應的接線端子上，四組接線端子的功能定義見下表： 儀器接地

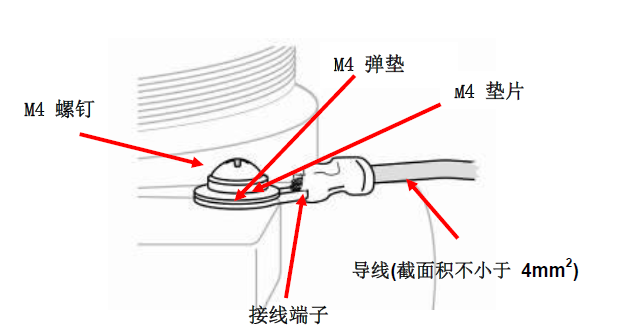

如下圖所示，將接地導線一端擰緊到檢測器外殼上，另一端做可靠接地，接地導線應選用截面積不小于 4mm2 的線纜，外部接地應保證接地電阻小于 4 歐姆。

7.用戶界面

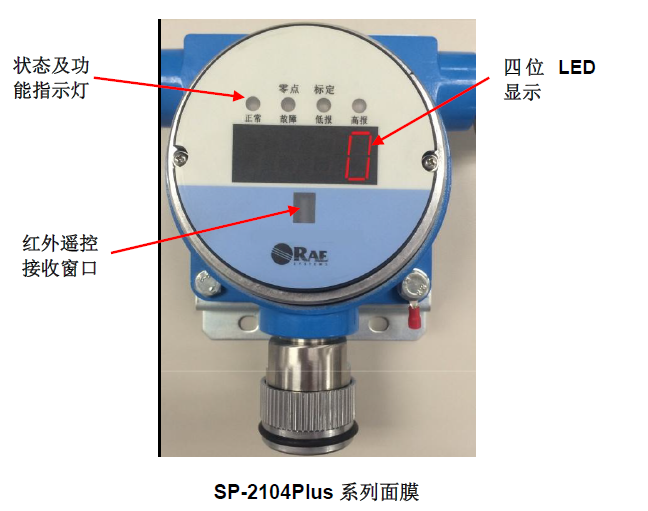

SP-2104Plus 系列用戶界面包含 4 個 LED 功能狀態指示燈和4 位 LED 顯示屏、紅外接收窗口三個部分，所有操作均使用紅外遙控器進行，見下圖。

遙控器
華瑞SP-2104Plus 系列的所有操作均通過紅外遙控器完成。將遙控器前端對準儀器紅外遙控窗口，通過遙控器五個按鍵進行操作。
遙控器有效操作距離 5 米以內，遙控路徑內不要有障礙物遮擋。
遙控器操作鍵盤包括四個功能鍵和一個確認（OK）鍵。每次按鍵時左上角的指示燈會閃亮，表示電源正常并發射成功。 如果按鍵時指示燈沒有閃亮，表示遙控器電池沒電。打開遙控器背面的電池倉蓋，更換電池即可。遙控器使用電池型號：CR2032。
紅外遙控器面板示意圖如下：

8.儀器標定
SP-2104Plus 系列通常采用兩點標定的方式進行儀器校準，即零點標定和標準氣體標定。首先，使用零點氣標定零點；然后，設定標準氣體的濃度值，最后選用標準氣源進行標準氣體標定。 注意：零點標定需在標準氣體標定之前進行。
標準氣體標定只能由專業的技術工程師來操作，建議有問題聯系上海京工銷售把儀器寄到我司維修。

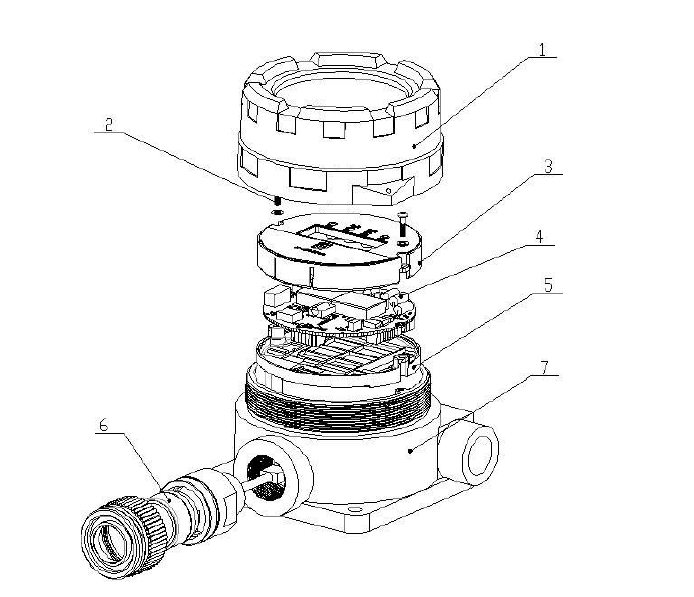

9.儀器結構

1、防爆殼體上蓋  2、松不脫螺釘  3、電路板上蓋  4、電路板  5、電路板下蓋  6、Smart EC 傳感器   7、防爆殼體底座

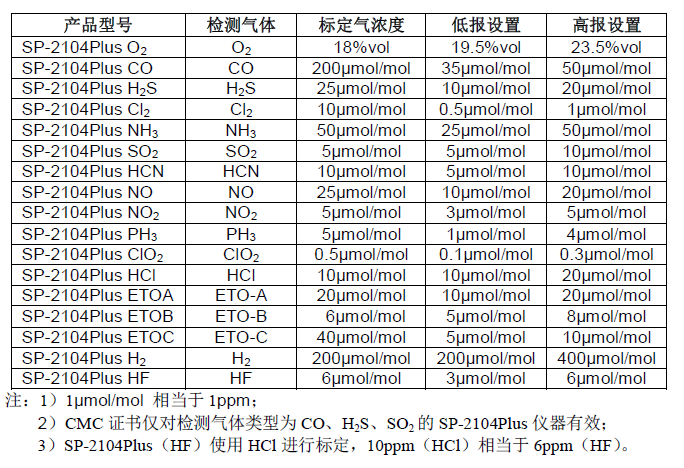

儀器出廠默認設置

10.維護、維修
請定期對儀器進行維護，檢查儀器工作狀態；檢查傳感器的進氣口，確保其沒有污損或被雜質堵塞；根據相關法律法規對儀器進行校準。如需更換儀器傳感器，請聯系上海京工銷售人員對接維修業務。
